Струговащ център за твърди релси серия TMC

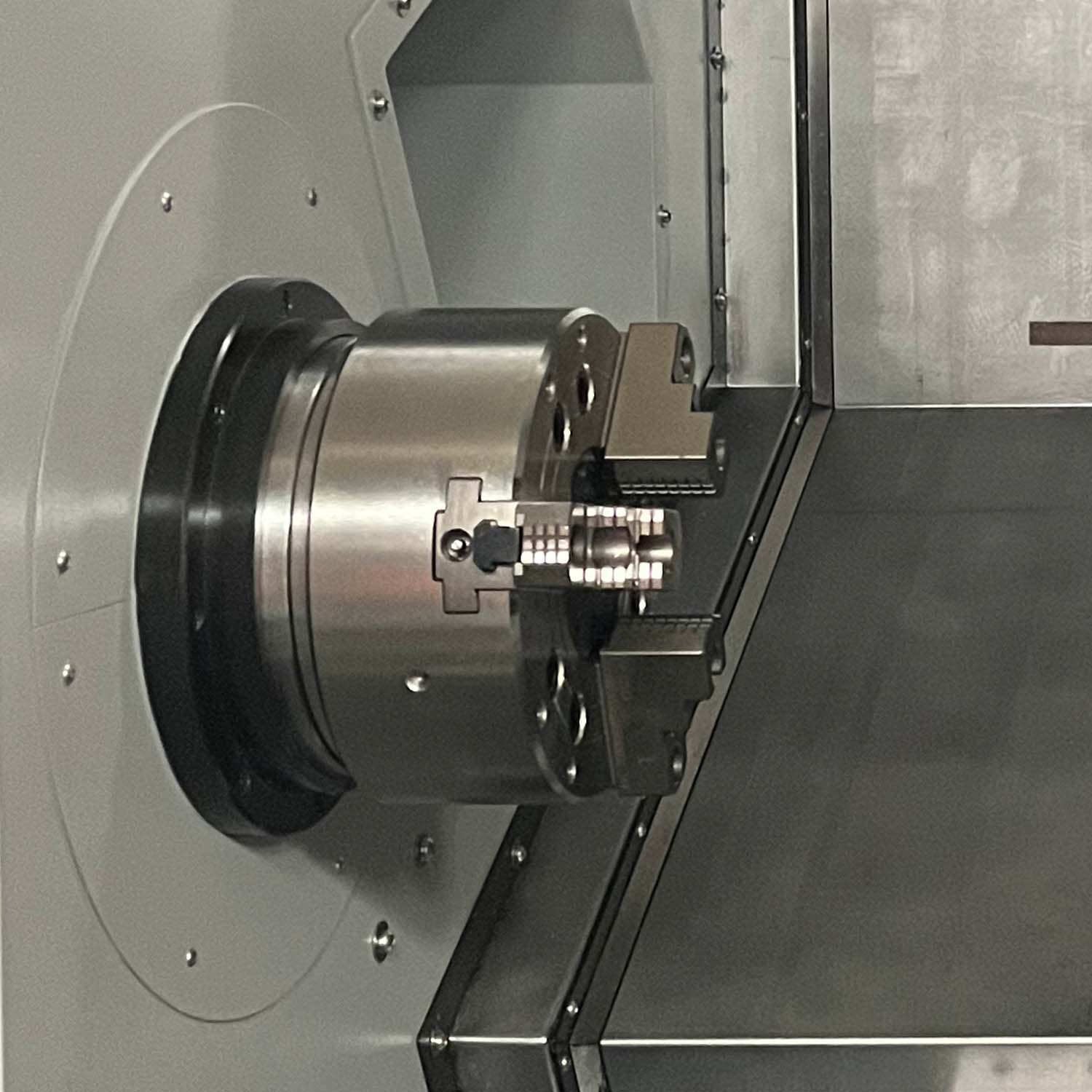

Стругово-релсов център с твърда релса от серията TMC. Представено изображение

Въведение:

Детайли за продукта

Етикети на продукти

Конфигурация на продукта

Характеристики

Висока твърдост, тежко рязане, висока стабилност:

Той използва интегрирано лято наклонено легло и наклонени под ъгъл 30° водещи релси, което улеснява качването и слизането на оператора от детайла, а режещото устройство е плавно. Проектиран е с дебели подсилващи ребра, за да се сведе до минимум изкривяването и термичната деформация.

Висока прецизност и висок динамичен отговор:

Използвайки два чифта високопрецизни лагери NSK P4, шпинделът постига висока твърдост и изключително висока точност на въртене. Шпинделът постига безстепенно регулиране на скоростта чрез AC серво мотор.

Термична стабилност:

Главната шпинделна кутия и плъзгащата се седловина са в една и съща ъглова равнина, което намалява изкривяването, причинено от термична деформация на главната шпинделна кутия.

Използване на високоскоростни търкалящи лагери и количествено смазване с грес за уплътняване, за да се осигури термична стабилност на температурите на тялото и шпиндела.

Технически спецификации

Елемент		860TMC/1000(H)	860TMC/1500(H)	860TMC/2000(H)
Легло	Леглото и основата са изработени от висококачествен чугун, а леглото е наклонено на 30°.
Диапазон на обработка	Максимален диаметър на въртене на леглото	Φ880 мм	Φ880 мм	Φ880 мм
	Максимален диаметър на обработка на дискове	Φ600 мм	Φ600 мм	Φ600 мм
	Максимален диаметър на обработка на каретката	Φ600 мм	Φ600 мм	Φ600 мм
	Максимална дължина на обработка на пръта	950 мм	1550 мм	2100 мм
	Максимален диаметър на отвора на шината	Φ75	Φ75	Φ75
Информационен канал за пътувания	Максимален ход по оста X	330 мм	330 мм	330 мм
	Максимален ход по оста Y	150/кутия начин	150/кутия начин	150/кутия начин
	Максимален ход по оста Z	1200 мм	1800 мм	2400 мм
	Бързо движение по оста X/Z	16 м/мин	16 м/мин	16 м/мин
	Диаметър/стъпка на винта X/Z	X:40/08 Z:50/10	X:40/08 Z:50/10	X:40/08 Z:50/10
	Спецификации на плъзгащата се направляваща по ос X/Z	Квадратна плъзгаща се пътека	Квадратна плъзгаща се пътека	Квадратна плъзгаща се пътека
	Серво мотор по ос X	α22(със спирачка）	α22(със спирачка）	α22(със спирачка）
	Серво мотор по оста Y	α12(със спирачка）	α12(със спирачка）	α12(със спирачка）
	Серво мотор по ос Z	α22	α22	α30
	Серво мотор на купола	1 кВт	1 кВт	1 кВт
	Мотор на главата	α22	α22	α22
Прецизност	Точност на позициониране по ос X/Z	±0,005/300 мм	±0,005/300 мм	±0,005/300 мм
Прецизност	Точност на повторение по ос X/Z	±0,005/300 мм	±0,005/300 мм	±0,005/300 мм
Задно седло	Спецификации на втулката на задното седло	Моос5#/1050 мм	Моос5#/1600 мм	Моос5#/2100 мм
	Диаметър/ход на втулката на задното седло	Φ100/80	Φ100/80	Φ100/80
	Диапазон на налягане на задното седло	5-30 кг/см²	5~30 кг/см²	5~30 кг/см²
	Метод за движение на задното седло	Ръчно заключване (задвижвано от седло)	Ръчно заключване (задвижвано от седло)	Ръчно заключване (задвижвано от седло)
Шпиндел	Тип шпинделен нос	А2-8	А2-8	А2-8
	Диаметър на отвора през шпиндела	Φ87	Φ87	Φ87
	Максимална скорост на шпиндела	2500 об/мин	2500 об/мин	2500 об/мин
	Мощност на серво мотора на шпиндела	22 кВт	22 кВт	30 кВт
Кула	Серво задвижвана куполна глава	Работни станции BMT65/12	Работни станции BMT65/12	Работни станции BMT65/12
	Спецификации на режещия инструмент	380	380	380
	Спецификации на държача на инструменти	□25*25Φ40	□25*25Φ40	□25*25Φ40
	Фрезова глава с 0-градусов страничен ъгъл (1 брой)	ER40/4000 об/мин	ER40/4000 об/мин	ER40/4000 об/мин
	Фрезова глава за странична фрезоване под ъгъл 90 градуса (1 брой)	ER40/4000 об/мин	ER40/4000 об/мин	ER40/4000 об/мин
Друго	Общ капацитет	48 кВт	48 кВт	57 кВт
	Нетно тегло на машината	Около 6500 кг	Около 7000 кг	Около 8000 кг
	Размер на машината (дължинаширинависочина)	510023002450	600025002350	650025002350
